Méthode globale d'implantation d'un réglage secondaire coordonné de tension hybride

Téléchargements

Téléchargements par mois depuis la dernière année

Plus de statistiques...

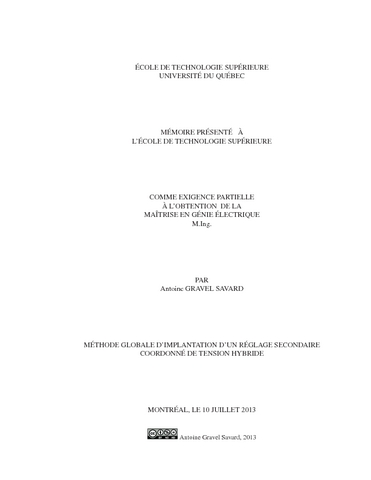

Gravel Savard, Antoine (2013). Méthode globale d'implantation d'un réglage secondaire coordonné de tension hybride. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

[thumbnail of GRAVEL_SAVARD_Antoine.pdf]
Prévisualisation
PDF
Télécharger (3MB) | Prévisualisation
[thumbnail of GRAVEL_SAVARD_Antoine-web.pdf]
Prévisualisation
PDF
Télécharger (750kB) | Prévisualisation

Résumé

Ce document présente en quatre sections distinctes une approche globale de réglage secondaire coordonnée de tension (RSCT). En premier lieu, le réseau est divisé en zone de réglage de tension (ZRT) possédant peu d’interaction entre-elles. La division de réseau en ZRT est faite en utilisant une méthode proposée dans la littérature par optimisation d’une fonction objectif (Blumsack et al. (2009)) et à l’aide d’une mesure de distance électrique (DE) calculée par l’entropie conditionnelle. Dans la perspective d’améliorer l’analyse des ZRT obtenues, un nouvel indice est proposé pour mesurer les interactions entre les ZRT soit la DE entre les zones. En deuxième lieu, des noeuds pilotes sont obtenus dans chacune des zones selon leur capacité à bien représenter le profil de tension de la zone et à être contrôlés par les unités de compensation en présence. À partir des mesures de DE, un algorithme de classification PAM, ou CWN-PAM, sélectionne les pilotes selon ces critères. En troisième lieu, le présent document modifie la méthode de RSCT proposée par EDF dans Lefebvre et al. (2000), afin d’ajouter des unités de compensation discrètes dans l’algorithme de contrôle. Les résultats sont présentés sur les réseaux IEEE 39 barres et IEEE 118 barres démontrant l’efficacité de cette approche. Finalement, l’approche globale de RSCT est implantée au réseau de transport d’Hydro-Québec afin de valider son application à de grands réseaux électriques.

Titre traduit

A global approach to integrate hybrid coordinated secondary voltage control

Résumé traduit

This document presents in four sections a global approach to implement a coordinated secondary voltage control. Firstly, the power network is partitioned into voltage control areas having few interactions between them. The network partitioning is executed by the objective function optimization method (Blumsack et al. (2009)) using an electrical distance computed by conditional entropy. To evaluate the coupling between voltage control areas, the present paper proposes a new method by calculating an electrical distance between areas. Secondly, the pilot nodes are obtained in every area following their capacity to represent the voltage profile of the area and to be controlled by the neighbour compensation units. From the electrical distance measures, a PAM classification algorithm, or CWN-PAM, selects the pilot nodes based on those criterions. Thirdly, the present paper modifies the coordinated secondary voltage controller proposed by EDF, in Lefebvre et al. (2000), to integrate the shunt impedances of the network in the control process. The results are presented for the IEEE 39 bus and IEEE 118 bus systems, showing the efficiency of the approach. Finally, the global approach to implement a coordinated secondary voltage control is applied on the Hydro-Québec power network, to validate his application to large scale networks.

Type de document: Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires: "Mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention de la maîtrise en génie électrique". Bibliographie : pages 143-145.
Mots-clés libres: Réseaux électriques (Énergie) Stabilité. Réseaux électriques (Énergie) Régulation Modèles mathématiques. Réseaux électriques (Énergie)Régulation Études de cas. Régulateurs de tension. nœud, pilote, profil, tension, zone, contrôle secondaire de tension, distance électrique, sélection de noeuds pilotes, stabilité de tension, réglage secondaire coordonné de tension
Directeur de mémoire/thèse:
Directeur de mémoire/thèse
Saad, Maarouf
Codirecteur:
Codirecteur
Lagacé, Pierre Jean
Programme: Maîtrise en ingénierie > Génie électrique
Date de dépôt: 28 sept. 2015 14:13
Dernière modification: 01 févr. 2016 20:05
URI: https://espace.etsmtl.ca/id/eprint/1178
