Utilisation des surfaces pour l'alignement et le balancement des pièces

Téléchargements

Téléchargements par mois depuis la dernière année

Plus de statistiques...

Ben-Salah, Mohsen (2005). Utilisation des surfaces pour l'alignement et le balancement des pièces. Mémoire de maîtrise électronique, Montréal, École de Technologie Supérieure.

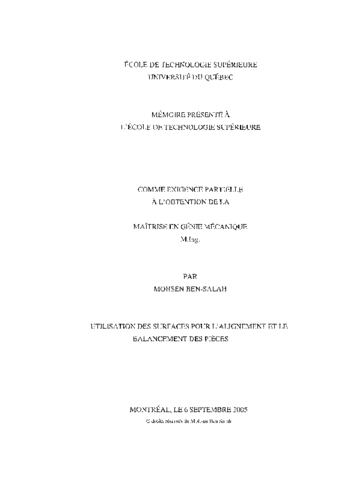

[thumbnail of BEN-SALAH_Mohsen.pdf]
Prévisualisation
PDF
Télécharger (2MB) | Prévisualisation

Résumé

L'alignement des pièces en utilisant les surfaces constitue le sujet principal traité dans ce travail. L'idée consiste à reconstruire les surfaces de la pièce réelle à partir de points relevés sur celle-ci par une méthode appropriée. Par la suite, ces surfaces sont subdivisées en des entités surfaciques distinctes pour être alignées avec une pièce nominale. Cela est rendu possible par l'intégration de l'algorithme dans le logiciel de CAO CATIA V5. Le développement de cette technique se base essentiellement sur la résolution d'un problème d'optimisation qui respecte un certain nombre de contraintes et de préférences. La méthode d'optimisation Simplex est utilisée pour solutionner ce problème. Finalement, le test de cette nouvelle technique avec quelques exemples, nous a permis de constater son efficacité lors de l'alignement de surfaces à géométries assez complexes. Cela se traduit par une baisse considérable du nombre de points nécessaire pour arriver à un résultat acceptable

Titre traduit

Using surfaces to align and balance parts

Résumé traduit

This project is dealing with the improvement of alignment techniques of parts for inspection and localization purposes. Our method represents a new approach which uses surfaces instead of points to align a physical part with a nominal one designed with CAD software.

The previous works realised to solve the problem of alignment are based on the use of a dense cloud of points to represent the physical geometry. After that, some algorithms are used to align these points with the nominal part. However, these methods are considered as an approximation, and these issues require a long computing time. That is why we developed a new method which is based on the representation of the physical part by surfaces.

Our method is based on reconstructing surfaces of this part by using a suitable method within a CAO software. Thereafter, we subdivide the reconstructed surface into distinct entities to be aligned with the nominal part. The algorithm used for alignment is based on previous works concerning the balancing of blank part for optimal machining. To automate this method, we have implemented this algorithm on CATIA V5 which is a powerful software of design and analysis.

Finally, we conclude after the validation of this method, that the use of surfaces to align parts increase the precision of alignment. However, the execution time stays too large to obtain better results.

Type de document: Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires: "Mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention de la maîtrise en génie mécanique". Bibliogr.: f. [110]-111. Chap. 1. Revue de la littérature -- Chap. 2. Introduction au balancement des pièces brutes -- Chap. 3. Développement d'une nouvelle méthode d'alignement et intégration de l'algorithme de balancement dans CATIA V5 -- Chap. 4. Validation de la nouvelle méthode d'alignement.
Mots-clés libres: Algorithme, Alignement, Assiste, Balancement, Catia, Conception, Methode, Ordinateur, Piece, Surface
Directeur de mémoire/thèse:
Directeur de mémoire/thèse
Chatelain, Jean-François
Programme: Maîtrise en ingénierie > Génie mécanique
