Développement d'une méthode de calibration des débimètres de vapeur basée sur la mesure du poids de condensât

Téléchargements

Téléchargements par mois depuis la dernière année

Plus de statistiques...

Nicolas, Vincent (2002). Développement d'une méthode de calibration des débimètres de vapeur basée sur la mesure du poids de condensât. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

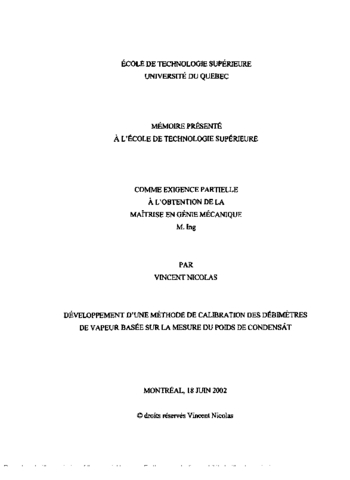

[thumbnail of NICOLAS_Vincent.pdf]
Prévisualisation
PDF
Télécharger (2MB) | Prévisualisation

Résumé

Ce projet de maîtrise consiste à développer une méthode de calibration des débitmètres de vapeur en utilisant la vapeur comme fluide de calibration. En effet, jusqu'à maintenant, de tels débitmètres sont calibrés en utilisant l'air ou l'eau comme fluide de calibration. La norme ASME/ANSI MFC-6M-1987, portant sur la mesure de débit par des débitmètres de type Vortex, stipule que la précision de de ces débitmètres pourrait être améliorée par leur calibration sur place, en utilisant donc la vapeur comme fluide de travail. D'autre part, cette même norme suggère d'effectuer cette calibration en comparant la mesure du débitmètre à calibrer avec celle d'une tuyère à vitesse critique. Le banc d'essai utilisé se trouve au Centre de Technologie Thermique (CTT) de l'École de Technologie Supérieure (ETS) et est composé d'un échangeur de chaleur permettant de condenser la vapeur, une balance pour mesurer la masse de condensât obtenu, un débitmètre à calibrer et une tuyère à vitesse critique. Un système d'acquisition de données permet d'enregistrer les résultats des essais.

Le principe de la mesure consiste à maintenir un régime permanent et mesurer la variation de masse de condensât pendant une période de temps donnée pour obtenir une valeur moyenne de débit sur cette période et la comparer à la valeur lue sur le débitmètre à calibrer.

Le projet est composé de différentes étapes: l'analyse du comportement thermique du banc d'essai, dans le but d'ajuster le design de celui-ci afin de permettre la calibration et l'étude de la précision de la méthode de mesure utilisée dans la procédure de calibration. De plus, une vérification de calibration d'un débitmètre sera réalisée.

Les résultats obtenus nous ont permis de prouver que ce banc d'essai permettait de réaliser des calibrations de débitmètres de vapeur en utilisant la vapeur comme fluide de calibration avec une bonne précision.

Titre traduit

Development of a steam flow meter calibration based on measurement of the mass of condensate

Résumé traduit

This master project consists in developing a method of calibration of steam flow meters by using steam as the working fluid. Indeed until now, such flow meters are calibrated by using air or water as the working fluid. The ASME/ANSI MFC-6M-1987 standard, dealing with the measurement of flow rate with Vortex flowmeters, stipulate that the accuracy of these flowmeters can be improved by in situ calibration, using thus steam as the working fluid. In addition, this same standard suggest to do the calibration by comparing the measures of the calibrated flowmeter with those from a critical flow nozzle.

The testing bench used is located in the Centre of Thermal Technology (CTT) of ETS and is composed of a beat exchanger allowing to condensate the steam, a scale with a weigh tank, a calibrated flowmeter and a critical flow nozzle. An acquisition data system allows to record the tests results.

The principle of the measure consists in maintaining a steady-state regime and in measuring the variation of the mass of condensate during a period of time to obtain an average value of the flow rate on this period and comparing it to the reading value on the calibrated flow meter.

The project is composed of different steps : the analyse of the thermal behaviour of the testing bench, with an aim of adjusting this design to allow the calibration and the study of the accuracy of the measurement method used in the calibration procedure. Moreover, one checking of a flow meter calibration will be carried out.

The results obtained allowed us to prove the the testing bench can be used to calibrate steam flowmeters using steam as the working fluid with a good accuracy.

Type de document: Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires: "Mémoire présenté à l'École de technlogie supérieure comme exigence partielle à l'obtention de la maîtrise en génie mécanique". Bibliogr.: p. 105-106.
Mots-clés libres: Calibration, Condensat, Debimetre, Debitmetre, Fluide, Mesure, Methode, Poids, Vapeur
Directeur de mémoire/thèse:
Directeur de mémoire/thèse
Kajl, Stanislaw
Codirecteur:
Codirecteur
Masson, Christian
Programme: Maîtrise en ingénierie > Génie mécanique
Date de dépôt: 13 mai 2011 15:25
Dernière modification: 14 oct. 2016 19:31
URI: https://espace.etsmtl.ca/id/eprint/811
