Simulation et visualisation des transitoires dans un réseau électrique de grande dimension

Téléchargements

Téléchargements par mois depuis la dernière année

Plus de statistiques...

Lavoie, Daniel (2004). Simulation et visualisation des transitoires dans un réseau électrique de grande dimension. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

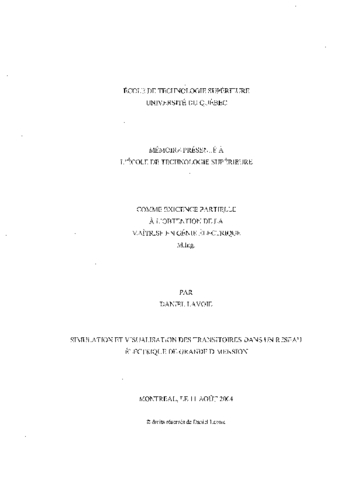

[thumbnail of LAVOIE_Daniel.pdf]
Prévisualisation
PDF
Télécharger (5MB) | Prévisualisation

Résumé

Les logiciels de simulaton numérique des lignes de transmission dans le domaine du temps en régime transitoire, tel que EMTP, mettent en oeuvre des modèles sophistiqués qui fournissent des résultats précis. Une lacune de ces logiciels demeure l'absence d'une interface de visualisation graphique permettant l'observation spatiale des phénomènes étudiés.

Ce mémoire présente la réalisation d'un logiciel permettant de simuler numériquement des lignes de transmission et de visualiser les ondes en trois dimensions. Le logiciel est appliqué à la simulation des réseaux de transport d'énergie électrique. La résolution numérique des lignes est obtenue à l'aide du modèle «Z-Line». Le logiciel est réalisé dans le langage de haut niveau Matlab, qui intègre toutes les fonctionnalités mathématiques et graphiques requises.

La possibilité de visualiser les phénomènes transitoires électromagnétiques dans les grands réseaux de transport d'énergie électrique tente d'offrir de nouvelles possibilités d'analyse de ces phénomènes.

Titre traduit

Simulation and visualizationof transients phenomena in large power system

Résumé traduit

Transients simulation software, such as EMTP, use highly reliable solution techniques. These software still lack an interface allowing spatial visualization of traveling waves. Some applications, e.g. network power flows simulators, offer a visualization interface but are designed for steady-state solutions only.

This work is the realization of a software program providing both a transients simulation engine and a three-dimensional visualization interface. The software is used for aerial transmission lînes simulations which are part of power transmission grid. The simulation engine uses classical numerical simulation techniques ( e.g. trapezoïdal integration), plus the recent "Z-Line" model for lines calculations in order to obtain the voltage profile along transmission lines directly in the phase domain. The software is realized entirely in Matlab, which provides all the necessary mathematical constructs as well as threedimensional graphics capabilities.

The contribution of this work aims at demonstrating how visualization of transients phenomena can offer new possibilities for analyzing such phenomena.

Type de document: Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires: "Mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention de la maîtrise en génie électrique". Bibliogr.: f. [128]-129.
Mots-clés libres: Dimension, Electrique, Energie, Grand, Ligne, Logiciel, Numerique, Outil, Phenomene, Reseau, Simulation, Spatio-Temporel, Transitoire, Transmission, Transport, Tridimentionnel, Trois, Visualisation
