Conception d'une interface virtuelle de la région urogénitale de la femme en vue du développement de produits d'hygiène féminine

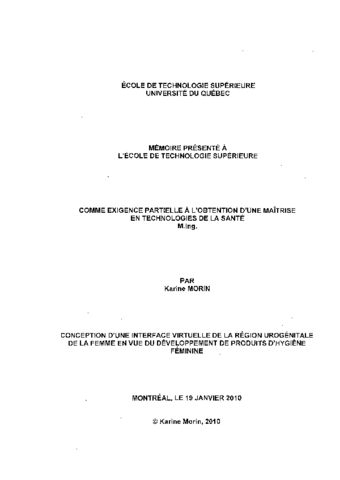

Morin, Karine (2010). Conception d'une interface virtuelle de la région urogénitale de la femme en vue du développement de produits d'hygiène féminine. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

Prévisualisation

PDF Télécharger (4MB) | Prévisualisation

Résumé

Le développement de nouveaux produits performants dans le domaine de l'hygiène féminine, pouvant répondre aux besoins intrinsèques liés aux menstruations et à l'incontinence, requiert des outils anatomiques très représentatifs de la physionomie génitale de la femme. Ainsi, le présent projet propose la création d'une femme virtuelle complète, très précise au niveau des organes génitaux internes et externes, mais aussi d'autres outils connexes aux retombées utiles pour le développement de produits d'hygiène féminine. Ce premier mannequin virtuel entier, basé sur des photos référentielles explicites d'une femme, propose un corps se rapprochant de la consommatrice nord-américaine moyenne avec une enveloppe corporelle correspondant à un indice de masse corporelle de 24 ainsi que des organes génitaux internes provenant d'un sujet sain nullipare. L'imagerie par résonance magnétique a été utilisée pour l'acquisition d'images médicales des organes reproducteurs et du système urinaire qui ont ensuite servi à la reconstruction en trois dimensions (3D) de la vessie, de l'urètre, du canal vaginal, de l'utérus, des ovaires et du rectum avec le logiciel SliceOmatic. Le logiciel MeshLab a ensuite servi au lissage des composantes internes. Les résultats comprennent le modèle virtuel 3D interne et externe du corps humain, mais aussi, diverses fonctions telle la mise à plat de la région pelvienne en deux-dimensions pour la génération d'idées sur acétate ainsi qu'un modèle anatomique réel créé par prototypage rapide à partir de la numérisation d'un tronc (de la taille à la micuisse), et visant l'essai direct de produits véritables dans les sous-vêtements. Ce modèle anatomique virtuel devrait permettre aux développeurs de produits l'optimisation des produits existants (réduction des défaillances et amélioration du confort) et la génération de nouveaux concepts, et devrait également se présenter comme un outil éducationnel fort intéressant, pouvant être utilisé à l'interne dans l'entreprise mandataire, mais aussi, lors des groupes de discussion avec les consommatrices.

Titre traduit

Creation of a virtual interface of women urogenital area for feminine hygiene product development

Résumé traduit

The development of high performance feminine hygiene products that can meet the intrinsic needs associated with menstruation and incontinence requires anatomical tools that closely resemble the female reproductive anatomy. Thus, the present project proposes the creation of a complete, virtual woman, with detailed internai and external reproductive organs, as weil as related tools for feminine hygiene product development. This first, complete virtual mannequin, based on explicit reference pictures of a woman, proposes a body that closely resembles the average North-American consumer, with a body structure matching a body mass index (BMI) of 24, and the internai reproductive organs of a healthy nulliparous. The magnetic resonance imaging of the reproductive organs and urinary system was used to obtain medical images; these images were then used for the three dimensional (30) reconstruction of the bladder, the urethra, the vaginal canal, the uterus, the ovaries and the rectum using the SliceOmatic software. The Meshlab software was then used for smoothing of internai components. Results include the internai and external virtual 30 model of the human body, as weil as various functions, including the flattening of the pelvic area into a two-dimensional image for generating ideas on acetate, as weil as a true anatomical model created in rapid prototyping from digitalization of a human torso (from belly to mid-thigh), with the purpose of trying actual products on underwear. ldeally, this virtual anatomical model would not only enable product developers to improve existing products (to reduce failures and improve comfort) and create new concepts, but it would also be a very interesting educational tool for internai use in the proxy company, and also during discussion groups with consumers.

Type de document:	Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires:	"Mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention d'une maîtrise en technologies de la santé". Bibliogr : f. [95]-101.
Mots-clés libres:	Appareil urogénital. Conception assistée par ordinateur. Produits d'hygiène féminine. Mannequins d'essai. Incontinence urinaire. Simulation par ordinateur. Menstruations, organes génitaux, urogénital, reconstruction 30, mannequin virtuel.
Directeur de mémoire/thèse:	Directeur de mémoire/thèse Hagemeister, Nicola
Programme:	Maîtrise en ingénierie > Génie
Date de dépôt:	16 oct. 2012 20:26
Dernière modification:	08 févr. 2017 22:17
URI:	https://espace.etsmtl.ca/id/eprint/1036
