Utilisation de la notion de région d'intérêt pour la visualisation tridimensionnelle d'images médicales

Téléchargements

Téléchargements par mois depuis la dernière année

Plus de statistiques...

Piccand, Sébastien (2005). Utilisation de la notion de région d'intérêt pour la visualisation tridimensionnelle d'images médicales. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

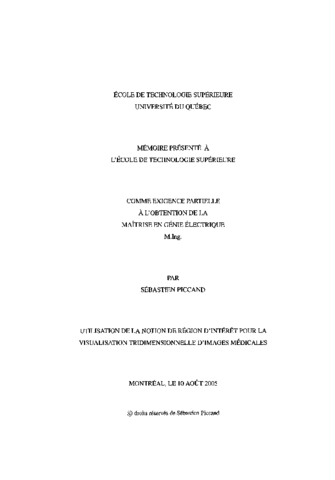

[thumbnail of PICCAND_Sébastien.pdf]
Prévisualisation
PDF
Télécharger (2MB) | Prévisualisation

Résumé

Un des problèmes de la visualisation d'images médicales est de pouvoir manipuler en temps réel des données tridimensionnelles en conservant le maximum d'information. Or, grâce à l'avancement des techniques d'acquisition, ces données sont de plus haute définition et nécessitent plus de mémoire pour les stocker et les traiter. Des techniques de visualisation innovantes sont alors nécessaires pour naviguer de façon efficace dans les données. Une méthode couramment utilisée est d'employer une représentation multi-résolution des données afin de pouvoir manipuler les données en basse résolution et de pouvoir obtenir une haute résolution lorsque l'on fixe le poit d'observation.

Or, toutes les régions des données n'ont pas la même importance. En effet certaines zones sont indispensables à un bon diagnostique et sont appelées régions d'intérêt. Les autres régions, appelées contexte, sont toutefois nécessaires pour permettre de bien situer ces régions d'intéret.

Titre traduit

Volume rendering of medical images using a region of interest

Résumé traduit

A challenge in visualization of medical images is beeing able to move in real time a volume of medical images while keeping as much information as possible. The new Imaging modalities enable to get more precise data and thus more memory is needed to handle and store it. Innovative image visualization techniques are therefore necessary to be able to move through the data in an intercative way. Using a multiresolution representation of the data enables to move the low resolution representation of the data and to get access to the full resolution when stopping.

However only some structures of interest inside the whole data are very important. These structures typically occupy a small percentage f the data but their analysis requires context information like locations within a specific organ or adjacency to sensitive structures.

This thesis proposes a 3D visualization technique using the notion of region of interest to keep full resolution on the region of interest while achieving efficiency in rendering during the exploratory navigation phase. This technique is based on the multiresolution property of the wavelet transform in order to display a full resolution region of interest while displaying a coarser context. In a preprocessing stage the data is decomposed with a three-dimensional wavelet transform. The interactive visualization process then uses the wavelet representation and a user-specified region to render a full resolution region of interest and a coarser context directly from the wavelet space through wavelet splatting, thus avoiding volume reconstruction. This efficient rendering approach is combined with lighting calculations, in the preprocessing stage to enhance the quality of the rendering. A specific structure based on a zerotree is also used to define and manipulate the region of interest more easily.

The speed up achieved reach a factor of 30 against the time needed to display the full resolution data and enables an interactive manipulation of the data, while keeping the maximum information on the region of interest.

Type de document: Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires: "Mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention de la maîtrise en génie électrique". Bibliogr.: f. [95]-100. Chap. 1. Les ondelettes -- Chap. 2. État de l'art -- Chap. 3. Méthode proposée -- Chap. 4. Résultats et discussions.
Mots-clés libres: 3D, Dimension, Empreinte, Image, Interet, Medical, Ondelette, Projection, Region, Tridimensionnel, Trois, Visualisation, Volumetrique.
Directeur de mémoire/thèse:
Directeur de mémoire/thèse
Noumeir, Rita
Codirecteur:
Codirecteur
Paquette, Éric
Programme: Maîtrise en ingénierie > Génie électrique
