L'archivage à long terme de la maquette numérique 3D annotée

Téléchargements

Téléchargements par mois depuis la dernière année

Plus de statistiques...

Kheddouci, Fawzi (2010). L'archivage à long terme de la maquette numérique 3D annotée. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

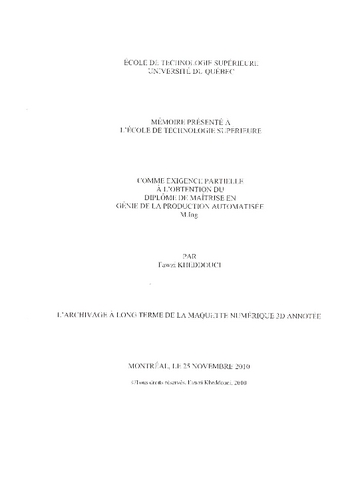

[thumbnail of KHEDDOUCI_Fawzi.pdf]
Prévisualisation
PDF
Télécharger (40MB) | Prévisualisation
[thumbnail of KHEDDOUCI_Fawzi-web.pdf]
Prévisualisation
PDF
Télécharger (6MB) | Prévisualisation

Résumé

Le recours au dessin d'ingénierie est une pratique industrielle courante en développement de produits mécaniques, notamment pour l'échange et l'archivage des données techniques, le papier étant le moyen traditionnellement utilisé. Cette pratique tend toutefois à évoluer au profit de méthodes basées sur l'utilisation d'outils informatiques pour la création, la diffusion et la conservation de données impliquées dans le processus de développement de produits aéronautiques, dont les cycles de vies peuvent dépasser les 70 ans. 11 est de ce fait nécessaire de redéfinir la manière de conserver ces données, dans un contexte où les dessins d'ingénierie traditionnels tendent à être remplacés par la maquette numérique 3D annotée.

Ce mémoire traite de la problématique de l'archivage à long terme de la maquette numérique 3D annotée, qui porte donc des tolérances géométriques et dimensionnelles, ainsi que d'autres notes et spécifications, dans le respect des exigences de l'industrie aéronautique, notamment celles de natures réglementaires et légales.

On s'attache en premier lieu à cerner les exigences de l'industrie aéronautique relativement à l'archivage à long terme de la maquette numérique 3D annotée. Nous répertorions ensuite des altematives de solutions. On identifie le type d'approche théorique guidant le choix d'un modèle conceptuel de système d'archivage électronique long terme. On doit ensuite retenir, parmi les alternatives proposées, un fomiat d'archivage susceptible de garantir la préservation de l'intégrité du modèle 3D annoté (géométrie, tolérances et autres métadonnées) ainsi que sa pérennité.

L'évaluation de PDF 3D PRC comme format d'archivage possible est effectuée à l'aide d'un échantillon de 185 modèles 3D CATIA V5 (pièces et assemblages) fournis par les partenaires industriels du projet. Cette évaluation est guidée par un ensemble de critères, soit le transfert adéquat de la géométrie évaluée exacte, des annotations 3D, des vues et captures et du positionnement des pièces dans l'assemblage.

Les résultats montrent que la préservation de la géométrie exacte s'effectue avec succès lorsqu'il s'agit de transférer les modèles CATIA V5 vers PDF 3D PRC. Concernant le transfert des annotations 3D, on observe une dégradation de leur affichage. Cette problématique peut toutefois être solutionnée en procédant, d'abord, à la conversion du modèle natif vers STEP, puis ensuite vers PDF 3D PRC. Au vu des outils actuels, le fomiat PDF 3D PRC se présente comme une solution potentielle à l'archivage long terme des modèles 3D annotés de pièces.

Cependant, cette solution n'est, actuellement, pas satisfaisante pour l'archivage des assemblages. La pratique du dessin 2D devra, donc, être maintenue à court terme dans le cas des assemblages.

Titre traduit

Long-term archiving of 3D annotated digital mock-up

Résumé traduit

The use of engineering drawings in the development of mechanical products, including the exchange of engineering data as well as for archiving, is common industry practice. Traditionally, paper has been the mean to deliver those needs. However, thèse practices have evolved in faveur of computerized tools and methods for the creation, diffusion and preservation of data involved in the process of developing aeronautical products characterized by life cycles that can exceed 70 years. Therefore, it is necessary to redefine how to maintain this data in a context whereby engineering drawings are being replaced by the 3D annotated digital mock-up.

This thesis addresses the issue of long-term archiving of 3D annotated digital mock-ups, which includes géométrie and dimensional tolérances, as well as other notes and spécifications, in compliance with the requirements formulated by the aviation industry including regulatory and légal requirements.

First, we review the requirements imposed by the aviation industry in the context of longterm archiving of 3D annotated digital mock-ups. We then consider alternative solutions. We begin by identifying the theoretical approach behind the choice of a conceptual model for digital long-term archiving. Then we evaluate, among the proposed alternatives, an archiving format that will guarantee the préservation of the integrity of the 3D annotated model(geometry, tolérances and other metadata) and its sustainability.

The évaluation of 3D PDF PRC as a potential archiving format is carried eut on a sample of 185 3D CATIA V5 models (parts and assemblies) provided by industrial partners. This évaluation is guided by a set of criteria including the transfer of geometry, 3D annotations, views, captures and parts positioning in assembly.

The results indicate that maintaining the exact geometry is donc successfully when transferring CATIA V5 models to 3D PDF PRC. Concerning the transfer of 3D annotations, we observed dégradation associated with their display on the 3D model. This problem can, however, be solved by performing the conversion of the native model to STEP first, and then to 3D PDF PRC.

In view of carrent tools, PDF 3D PRC is considered as a potential solution for long-term archiving of 3D annotated models for individual parts. However, this solution is currently net deemed adequate for archiving assemblies. The practice of 2D drawing will thus remain, in the short term, for assemblies.

Type de document: Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires: "Mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention du diplôme de maîtrise en génie de la production automatisée". Bibliogr. : f. [113]-121.
Mots-clés libres: Dessin industriel. Archivage électronique. Industrie aéronautique. 3D, Annoté, Archivage, Long, Modèle, Terme
Directeur de mémoire/thèse:
Directeur de mémoire/thèse
Rivest, Louis
Codirecteur:
Codirecteur
Fortin, Clément
Programme: Maîtrise en ingénierie > Génie de la production automatisée
Date de dépôt: 21 mars 2011 15:14
Dernière modification: 07 févr. 2017 21:06
URI: https://espace.etsmtl.ca/id/eprint/648
