Amélioration de la précision de la simulation à pas fixe de circuits commutés dans SimPowerSystems

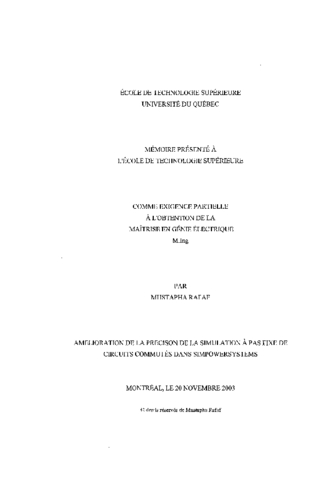

Rafaf, Mustapha (2003). Amélioration de la précision de la simulation à pas fixe de circuits commutés dans SimPowerSystems. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

Prévisualisation

PDF Télécharger (3MB) | Prévisualisation

Résumé

Le modèle de simulation actuel du Power System Blockset (PSB), nouvellement renommé SimPowerSystems (SPS), ne permet pas de corriger les erreurs dues à la simulation à pas fixe des circuits de puissance contenant des interrupteurs. Ces erreurs sont dues d'une part aux retards de commutation, lorsque la commutation ne coïncide pas avec le pas de calcul et d'autre part, à la mauvaise évaluation des conditions initiales suite à une commutation.

B. De Kelper [1] a proposé dans ses travaux une méthode dite de commutation précise (MCP) qui permet de réduire l'erreur due aux retards de commutation. La MCP est basée sur l'interpolation linéaire des signaux simulés à l'instant précis de commutation et utilise une méthode judicieuse d'évaluation des conditions initiales.

Le présent travail propose d'implanter cette méthode dans le SPS. Cette implantation passe obligatoirement par le changement non seulement du modèle de simulation du SPS mais aussi de la logique de commutation des différents interrupteurs électroniques et des générateurs d'impulsions qui les commandent pour les adapter aux exigences de la nouvelle méthode. Plusieurs montages rigoureusement choisis sont simulés en utilisant la MCP.

Titre traduit

Improvement of accuracy in fixed-step simulation of switched circuits in SimPowerSystems

Résumé traduit

The fixed step simulation model of the Power System Blockset (PSB), recently renamed SimPowerSystems (SPS), is not able to correct the errors due to switching of power circuits using fixed step simulations algorithm. These errors are partially due to the delay in commutation, since the commutation occurs between time steps, and to the erroneous computation of initial values following commutations.

B. De Kelper [1] suggested an accurate and effective method which allows to reduce the errors due to the commutation delay by linear interpolation of simulated signals at the time of commutation and starting over the simulation at that particular time by evaluating the initial values.

This thesis proposes implementation of the existing method in SPS. The implementation requires changes not only in the simulation model in SPS, but also in the commutation logic for different electronic switches and pulse generators whose signals need to change to accommodate the new method. Results from carefully chosen circuits are presented.

Type de document:	Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires:	"Mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention de la maîtrise en génie électrique". Bibliogr.: f. [131]-133.
Mots-clés libres:	Amelioration, Circuit, Commute, Fixe, Implantation, Mcp, Pas, Precis, Precision, Simpowersystems, Simulation, Sps, Validation
Directeur de mémoire/thèse:	Directeur de mémoire/thèse Dessaint, Louis-A.
Codirecteur:	Codirecteur Champagne, Roger
Programme:	Maîtrise en ingénierie > Génie électrique
Date de dépôt:	11 mai 2011 13:57
Dernière modification:	18 oct. 2016 01:01
URI:	https://espace.etsmtl.ca/id/eprint/781
