Intégration des cycles d'usinage avancés des machines-outils à commande numérique aux logiciels de FAO

Boutin, Yan (2002). Intégration des cycles d'usinage avancés des machines-outils à commande numérique aux logiciels de FAO. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

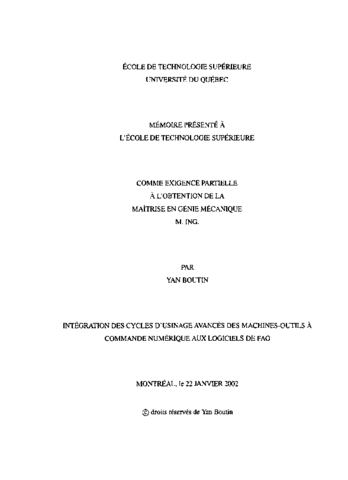

Prévisualisation

PDF Télécharger (4MB) | Prévisualisation

Résumé

L'utilisation des machines-outils à commande numérique (MOCN) et des logiciels de conception et de fabrication assistées par ordinateur (CAO / FAO) est devenue omniprésente dans le domaine de la fabrication. Ces technologies exigent un haut niveau d'intégration de manière à permettre le transfert d'une information de qualité entre la plate-forme logicielle et le contrôleur de la machine, assurant ainsi un degré de performance et de rentabilité maximisés. Les derniers développements technologiques au niveau des contrôleurs de MOCN font en sorte que l'on y retrouve maintenant des routines avancées, permettant une augmentation significative des possibilités et de la flexibilité des machines les utilisant.

Toutefois, le développement de ces nouvelles fonctionnalités est effectué de manière propriétaire par chaque fabricant de contrôleur. Ceci a comme conséquence que la majorité des fonctionnalités avancées actuellement offertes avec les MOCN ne peuvent pas être utilisées par les systèmes de FAO de la génération des trajets d'outils.

Le présent projet a pour but de définir une méthodologie d'intégration des modules FAO et de post-processeur de manière à rendre disponible à même le logiciel de FAO les cycles avancés des MOCN. Le projet a permis de réaliser une telle intégration à l'aide du développement logiciel d'un module spécialisé dans le système CFAO Pro/ENGINEER 2000.. de la firme PTC ainsi que dans le logiciel de post-processeur CAM-POST de ICAM. Il a été prouvé qu'une telle intégration était possible, des essais d'usinage ont été effectués à titre comparatif en utilisant le module qui a été développé et avec l'approche traditionnelle.

Les résultats des essais comparatifs d'usinage avec et sans l'intégration proposée ont permis de prouver que l'intégration des cycles avancés permettait d'obtenir une meilleure lisibilité des programmes d'usinage ainsi qu'une plus large possibilité de modifications du programme par l'opérateur de la MOCN. De plus, les programmes de taille réduite ainsi obtenus, une fois modifiés par l'opérateur de la MOCN, peuvent être réacheminés au département d'ingénierie afin d'assurer la mise à jour automatique des modèles CFAO. Les temps d'usinage lors de l'utilisation des cycles avancés sont comparables à ceux qui résultent de l'emploi des capacités natives du système FAO.

Titre traduit

CNC machine tool advanced canned cycles integration to CAM software

Résumé traduit

The manufacturing industry is taking advantage of the latest developments in computer aided design (CAD), computer aided manufacturing (CAM) and computer numerical control (CNC). The quality of the information transferred between the CAM system and the machine tool is highly dependant on the level of integration that exist between those components of the manufacturing system. The newest CNC controllers are packed with features like advanced canned and probing cycles. increasing the possibilities and flexibilities of the machines using those controllers.

However, the development of those new functionalities is made on a proprietary basis by each and every controller builder. The consequence of this fact is that the vast majority of those functionalities is not available through the CAM software used to generate the toolpaths.

The goal of the present project is to define an integration methodology between the CAM, post-processor and CNC machine controller to allow the CAM software to take full advantage of the advanced canned cycles available in the machine-tool controller. An actual application of the developed methodology has been accomplished in Pro/ENGINEER 2000i2 CAM module and ICAM's CAM-POST post-processor to prove the possibilities of the concept. It has been proven that such an integration was both possible and practical. Actual part cutting was accomplished using the developed integration and results were compared to those of a part machined using regular toolpath generation techniques.

The results obtained from the machining experiments have proven that the integration of the advanced canned cycles were resulting in a better lisibility of the part programs while allowing a wider possibility of modifications of the program from the machine's operator. The resulting programs, of smaller size, can be sent back to the engineering department after usage to allow an automatic update of the CAD/CAM models following the modifications that might have been done by the operator. The cutting times resulting from the usage of the advanced canned cycles are about the same than those of programs using the native functionalities of the CAM system.

Type de document:	Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires:	"Mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention de la maîtrise en génie mécanique." Bibliogr.: p. 142-144.
Mots-clés libres:	Assiste, Commande, Cycle, Fabrication, FAO, Integration, Logiciel, Machine, Machine-Outil, MOCN, Numerique, Ordinateur, Outil, Usinage
Directeur de mémoire/thèse:	Directeur de mémoire/thèse Chatelain, Jean-François
Programme:	Maîtrise en ingénierie > Génie mécanique
