Maîtrise du changement dans les modèles CAO

St-Martin, Serge (2001). Maîtrise du changement dans les modèles CAO. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

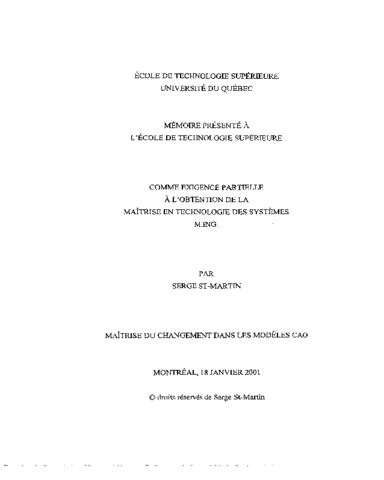

Prévisualisation

PDF Télécharger (3MB) | Prévisualisation

Résumé

Les gestionnaires de données de produit assurent la bonne administration de l'ensemble des fichiers générés pour la description et la fabrication d'un produit. Parmi ces fichiers, on retrouve les modèles de CAO, contenant une représentation géométrique du produit, mais également une foule d'informations y étant associées. Comme le modeleur CAO permet la modification rapide des concepts établis, des familles entières de produits peuvent être créées. L'évolution en révisions des modèles CAO est si rapide que l'on peut facilement perdre de vue les différences qui distinguent ces révisions.

Ce projet d'application présente un outil de comparaison de modèles géométriques basé sur l'analyse des arbres de modélisation qui définissent les produits, sous leur représentation par historique (arbre CSG). Dans un ordre de grandeur de la minute, le comparateur extrait systématiquement toutes les nuances géométriques qui distinguent les deux modèles. C'est en analysant les paramètres qui définissent les volumes primitifs de l'arbre de modélisation, ainsi que sa structure, que le comparateur discerne les données différentes. Il en résulte un rapport de comparaison identifiant les primitives altérées ou isolées, ainsi qu'une coloration de ces primitives, autant dans la représentation solide du modèle que dans son arbre de modélisation.

Des essais ont été réalisés avec des pièces de conception simple, mais aussi à l'aide de composants de type aéronautique fournis par une multinationale (Bombardier). Ces essais ont révélé des opportunités de poursuite des travaux, en particulier sur l'optimisation temporelle des algorithmes de comparaison utilisés et l'enrichissement de la description des différences extraites dans le contexte d'une évolution de modèle.

Il n'en demeure pas moins que le comparateur de modèles décèle toutes les modifications présentes entre deux révisions d'un modèle. Il trouve alors sa raison d'être parmi les systèmes de gestion de données techniques, dans un secteur non couvert par les gestionnaires de données de produits, c'est à dire la gestion de l'évolution d'un modèle CAO par l'analyse de données contenues à l'intérieur des fichiers des différentes révisions du modèle.

Titre traduit

Mastering change management for CAD files

Résumé traduit

The evolution of parts tbrough the process of design of an enterprise produces a large amount of CAD files necessary to describe a product along his development life cycle. Product data manager are required to manage these files efficiently for the use of a user. In the context of the evolution of a part, therefore of his CAD model, it is desired to know and understand the slight differences that distinguish versions of the model between themselves.

In this project, we propose the use of a model comparator to extract and define the differences between two CAD models, therefore between the versions of a same CAD model or part. We propose a method that uses the historical representation of the model, extract the parameters of the primitives composing the CSG tree, partially analyses the structure of the tree and finally identifies the modifications applied from a versions of the model to the other.

The model comparator has been used with aeronautical parts to validate his efficiency. The results of the tests revealed that the comparator can be optimized in two specific fields : the enrichment of details mentioned in the report of differences and the optimization of the comparison algorithm's speed. Nevertheless, the comparator finds all the differences between two models, within the limits described in the document.

Hence, a model comparator that can extract and analyse information within a CAD file finds its purpose along technical data managing systems such as PDM, which is limited to the external management of files.

Type de document:	Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires:	"Mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention de la maîtrise en technologie des systèmes". Bibliogr.: p. [98]-101.
Mots-clés libres:	Assiste, CAO, Changement, Comparateur, Conception, Geometrique, Modele, Ordinateur, Outil, Validation
Directeur de mémoire/thèse:	Directeur de mémoire/thèse Chatelain, Jean-François
Codirecteur:	Codirecteur Maranzana, Roland
Programme:	Maîtrise en ingénierie > Technologie des systèmes
Date de dépôt:	17 mai 2011 20:16
Dernière modification:	03 oct. 2016 20:25
URI:	https://espace.etsmtl.ca/id/eprint/830
