Reconnaissance en ligne de croquis de schémas électriques

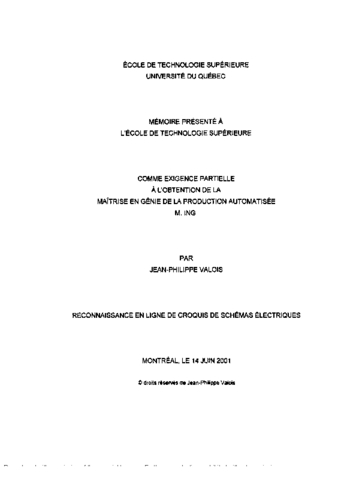

Valois, Jean-Philippe (2001). Reconnaissance en ligne de croquis de schémas électriques. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

Prévisualisation

PDF Télécharger (3MB) | Prévisualisation

Résumé

Cette recherche s'inscrit dans le cadre des nouvelles approches pour le développement de systèmes d'édition graphique. Notre objectif est de permettre à un utilisateur de réaliser des dessins d'ingénierie précis à l'aide d'un outil interactif qui permette la saisie d'informations sous la forme de croquis faits à la main. Ceci implique une approche qui s'appuie majoritairement sur les techniques en reconnaissance de graphiques, mais qui tient aussi compte des recherches récentes dans le domaine des interfaces basées sur le crayon numérique.

Nous décrirons dans ce travail la nature du défi posé par la reconnaissance en ligne de croquis de dessins d'ingénierie et, à la lumière des ouvrages réalisés dans des domaines de recherche connexes, nous montrerons comment une technique de reconnaissance hiérarchique basée sur une description structurelle et sur les relations topologiques des formes à reconnaître apporte une solution à notre problématique.

Dans le cadre de cette recherche, nous avons développé un système afin de mettre en oeuvre notre méthode de reconnaissance, lequel fut validé auprès d'un groupe d'usagers témoin. Dans ce travail, nous présentons les résultats obtenus lors de ces tests ainsi qu'une discussion sur le sujet.

Enfin, nous montrerons comment ce système est à notre avis un bon premier pas dans la direction des outils d'édition graphique intelligents et nous présenterons quelques-unes des avenues de recherche à envisager pour l'approfondissement de la technique.

Mots clés: reconnaissance de graphiques et de croquis, ordinateurs à stylo, crayon numérique, formes à tracés multiples, édition interactive, informations contextuelles, reconnaissance en ligne, embellissement, reconnaissance de symboles et de gestes, reconnaissance de schémas et de diagrammes, reconnaissance incrémentale.

Titre traduit

On-line recognition of sketched engineering drawings

Résumé traduit

This research is based on emerging approaches to graphics editing applications. Our objective in using these new approaches was to develop a flexible and interactive tool that would allow a user to translate hand-drawn sketches into precise engineering drawings. This project requires a methodology founded mostly on graphics recognition techniques, but which must also draw from recent developments in the field of penbased computing.

In this work, we demonstrate how the on-line recognition of hand-drawn engineering sketches can be challenging. In the light of various research conducted in related lines of work, we show how a method of hierarchical recognition of the structural description and topological relations of shapes can be a good solution to our problematics.

During this research, we implement a simple prototype in order to demonstrate and put into practice our recognition method. With the help of a group of subjects, we validate our method.

Finally, we show that this system is a good first step towards the development of intelligent graphics editing tools. We end our discussion with proposals on ways to improve and extend the technique.
