Prédiction et prévention de la condensation lors de l'humidification par injection de la vapeur

Landry, Éric (2014). Prédiction et prévention de la condensation lors de l'humidification par injection de la vapeur. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

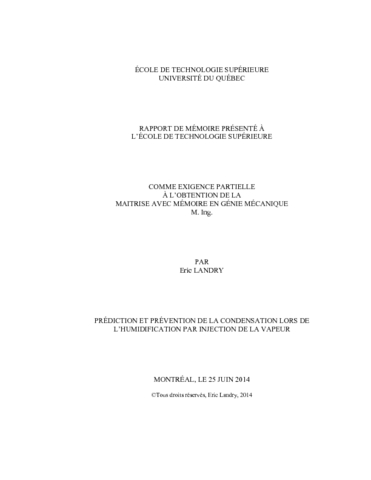

Prévisualisation	PDF Télécharger (7MB) | Prévisualisation
Prévisualisation	PDF Télécharger (1MB) | Prévisualisation

Résumé

La conception des rampes d’injection de vapeur saturée, installées soit dans les conduites de ventilation ou dans les centrales de traitement d’air, est étudiée afin d’assurer qu’aucune composante des systèmes de chauffage, ventilation et conditionnement d’air (CVCA) ne puisse être mouillée pendant l’humidification de l’air. La distance minimum sans accumulation de condensation (DMSAC) correspond à la distance, en aval de la rampe d’injection, à laquelle aucun obstacle à l’écoulement d’air ne peut être mouillé. Une méthode expérimentale permettant de mesurer la DMSAC est proposée. Des données expérimentales, composées de la DMSAC, des humidités spécifiques avant et après humidification de l’air ainsi que de l’indice de configuration de la rampe d’injection, sont recueillies. Les rampes sont composées de conduites verticales de dispersion de vapeur (CVDV) et l’entraxe entre celles-ci constitue l’indice de configuration. Les résultats démontrent que l’augmentation de l’entraxe entre les CVDV a pour effet d’augmenter la DMSAC. De plus, pour une augmentation d’humidité donnée, la valeur de l’humidité spécifique en amont de l’humidificateur a aussi un effet sur la DMSAC. La régression est utilisée afin d’approximer les données expérimentales recueillies par des équations. Un algorithme permettant de concevoir les rampes d’injection de vapeur saturée est élaboré. L’effet de l’homogénéité de l’humidité de l’air humidifié sur les résultats de prédiction est discuté et des améliorations des méthodes de mesure sont formulées.

Titre traduit

Prediction and prevention of condensation during steam injection humidification process

Résumé traduit

The design of saturated steam dispersion apparatus installed either in ducts or in air handling units (AHU) is studied in order to avoid wetting any HVAC components during humidification process. The non-wetting distance (NWD) correspond to the distance, downstream the steam dispersion apparatus, at which any obstacle to the humid airstream can’t get wet. An experimental method to measure such distance has been proposed. Experimental data, consisting of non-wetting distance, humidity ratios upstream and downstream humidification as well as steam dispersion apparatus configuration have been collected. Steam dispersion apparatus consist of vertical steam dispersion distributor (VSDD) where their configuration refers to the equal distance between each of them. Results show that the distance between de VSDD increases NWD. For any fixed air humidity increasement, the upstream humidity ratio also varies the NWD. Regressions are used to establish equations that would predict experimental data. From those equations, a steam dispersion apparatus design algorithm is then developed based on available upstream distance and humidification parameters. The effect of air humidity homogeneity on the results is discussed and further experimental measurement improvements are formulated.

Type de document:	Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires:	"Rapport de mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention de la maîtrise avec mémoire en génie mécanique". Bibliographie : page 151.
Mots-clés libres:	Humidificateurs Conception et construction. Humidification. Condensation. Air Humidité Contrôle. Usines Chauffage et ventilation. rampe, saturé, vapeur, injection, distance, mouillage, CVCA, écoulement
Directeur de mémoire/thèse:	Directeur de mémoire/thèse Kajl, Stanislaw
Codirecteur:	Codirecteur Lamarche, Louis
Programme:	Maîtrise en ingénierie > Génie mécanique
Date de dépôt:	30 oct. 2014 15:49
Dernière modification:	30 oct. 2014 15:49
URI:	https://espace.etsmtl.ca/id/eprint/1370
