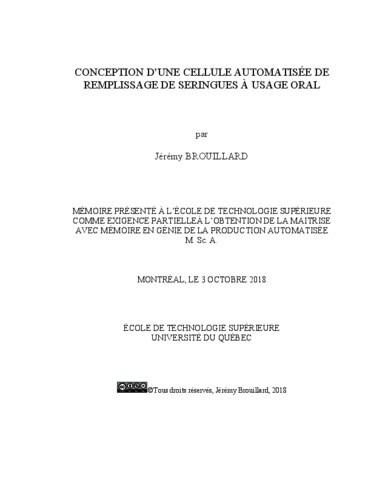

Conception d'une cellule automatisée de remplissage de seringues à usage oral

Brouillard, Jérémy (2018). Conception d'une cellule automatisée de remplissage de seringues à usage oral. Mémoire de maîtrise électronique, Montréal, École de technologie supérieure.

Prévisualisation	PDF Télécharger (10MB) | Prévisualisation
Prévisualisation	PDF Télécharger (1MB) | Prévisualisation

Résumé

L’automatisation prend de plus en plus de place dans le milieu hospitalier. Elle permet de realizer des économies de temps et d’argent. En ce sens, le CHU Sainte-Justine, un hôpital pour enfants situé à Montréal, demande le développement d’une cellule automatisée permettant de reconditionner les médicaments liquides oraux commercialement disponibles en vrac. Le reconditionnement, présentement effectué manuellement, consiste à remplir des seringues à usage oral. Considérant qu’aucun appareil automatisé pour ce faire n’est présentement disponible sur le marché, le présent projet consiste à la conception des systèmes de manipulation, du système de remplissage, du système de gestion des matières premières et du système d’inspection des produits finis. Le système de manipulation est constitué de deux robots sériels et de deux préhenseurs électriques parallèles. Un adaptateur universel novateur est développé afin d’accommoder les nombreuses bouteilles aux formes et volumes variés. Le système de remplissage est constitué de trois actuateurs électriques deux linéaires et un rotatif, permettant de maintenir en place les bouteilles et les seringues et d’effectuer le remplissage sans l’intervention du robot. Le système de gestion des matières premières entrepose les six différents volumes de seringues dans des chargeurs et la centaine de bouteilles de médicaments sur un support métallique en mettant à profit l’adaptateur universel. Pour terminer, le système d’inspection utilise un système de reconnaissance de forme et permet de reconnaitre la présence de bulle d’air faussant le volume de médicament à l’intérieur de la seringue. En conclusion, le système de remplissage de seringues à usage oral est une option viable et rentable pour un hôpital pédiatrique. La prochaine étape consiste à débloquer les fonds nécessaires à la construction d’un prototype fonctionnel.

Titre traduit

Design of an automated oral syringe filling system

Résumé traduit

Automation takes more and more space in hospitals. It helps realize savings in terms of money and time. Considering that, the CHU Sainte-Justine, a pediatric hospital located in Montreal, asked for the development of an automated system for reconditioning of bulk liquid oral medications. The reconditioning, done manually at the moment, consists of filling oral syringes, one by one. A hospital like CHU Sainte-Justine has to fill more than 500 different syringes each day, which leads to safety risks for the patients (associated with errors in the preparation) and health problems for the pharmacy technicians. Considering that there is no automated system on the market to manage that task, this project consists of designing the handling systems, the filling system, the consumable managing system and the inspection system. The handling system is built of two serial robot arms and two electric parallel grippers. An innovative universal adaptor is developed to accommodate the wide variety of bottle shapes and sizes. The filling system is built using three electrical actuators, two linear and one rotary, holding the bottles and the syringes while filling the syringes without the robot intervention. The consumable managing system use metallic loader to store the six different volumes of syringes and a metallic rack and the universal bottle adaptor to store the bottles. At last, the inspection system uses a pattern recognition algorithm to find air bubbles in the syringes. Those bubbles could alter the volume of medication in the syringe. To conclude, the oral syringes filling system is a viable and cost effective for children’s hospitals. The next step of the project consists of finding the money needed to build a working prototype.

Type de document:	Mémoire ou thèse (Mémoire de maîtrise électronique)
Renseignements supplémentaires:	"Mémoire présenté à l'École de technologie supérieure comme exigence partielle à l'obtention de la maîtrise avec mémoire en génie de la production automatisée". Comprend des références bibliographiques (pages 133-138).
Mots-clés libres:	automatisation, robot, hôpital, seringues à usage oral
Directeur de mémoire/thèse:	Directeur de mémoire/thèse Bonev, Ilian
Programme:	Maîtrise en ingénierie > Génie de la production automatisée
Date de dépôt:	20 déc. 2018 19:12
Dernière modification:	20 déc. 2018 19:12
URI:	https://espace.etsmtl.ca/id/eprint/2188
